Odbiornik wizji kablem parowanym z separacją galwaniczną
VR-100LG

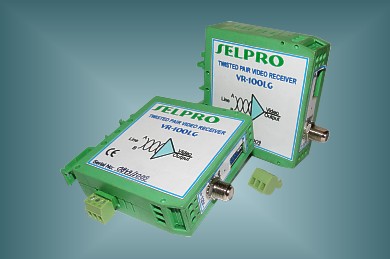

Odbiornik wizji kablem parowanym VR-100LG

ZASTOSOWANIE

Odbiornik VR-100LG przeznaczony jest do odbioru sygnału (kolorowego lub czarno-białego) przy wykorzystaniu skrętki lub kabla telefonicznego. Rozbudowana kompensacja tłumienności linii transmisyjnej wsparta jest blokiem separacji galwanicznej zabezpieczającym urządzenia w centrum wizyjnym przed przenikaniem przepięć indukowanych w kablach transmisyjnych i zapobiegającym powstawaniu prądów wyrównawczych. Od strony linii transmisyjnej odbiornik VR-100LG wyposażony jest w 2 stopnie ochrony przeciwprzepięciowej, z których pierwszy zrealizowany jest w oparciu o odgromnik gazowy, natomiast drugi stopień zrealizowany przy zastosowaniu diod shottky w układzie mostkowym. Od strony lini zasilającej odbiorniki wyposażone są w ochronę warystorową 16,5J (10/1000us). Dostępny na przedniej ściance przełącznik 6-pozycyjny pozwala na dopasowanie impedancji wejściowej odbiornika do linii oraz wprowadzenie korekcji (wzmocnienia) sygnału odpowiednio do parametrów linii transmisyjnej tj. jej impedancji i tłumienności. Zastosowana obudowa nalistwowa pozwala na optymalne przestrzennie upakowanie zespołu złożonego z większej ilości odbiorników VR-100LG na wspólnej szynie DIN T35 (wygodne zwłaszcza przy zabudowie we wnętrzu szafy w centrum wizyjnym).

PARAMETRY TECHNICZNE ODBIORNIKA WIZJI VR-100LG.

PARAMETR

WARTOŚĆ

Zasilanie

230V/50Hz od strony wejściowej
12Vac/dc od strony wyjściowej

Pobór mocy

1,2VA

Zasięg

obraz kolorowy 1500m
obraz czarno-biały 2400m

Pasmo przenoszenia

10 MHz

Impedancja wejściowa

85-130W ustawiana przełącznikiem

Impedancja wyjściowa

75W (wyjście symetryczne)

Obudowa

nalistwowa DIN T35mm

Wymiary

79 x 79 x 23,5 mm

INSTALACJA

Przełącznik

OFF

ON

SW 1

-

I stopień korekcji

SW 2

-

II stopień korekcji

SW 3

-

Dodatkowe podbicie
wzmocnienia o 2,2dB

SW 4

-

III stopień korekcji

SW 5

Dopasowanie impedancji wejściowej 85 -130W

SW 6


Uwaga 1. Dobór korekcji przeprowadzać empirycznie na podstawie obrazu uzyskanego na wyjściu odbiornika.

CENNIK ODBIORNIKA WIZJI VR-100LG.

TYP

OPIS WYROBU

CENA PLN

VR-100LG

Odbiornik wizji kablem parowanym z separacją galwaniczną (obudowa na listwę DIN T35)

320,00

DTR VR-100LG PL (184kB)
